一，清潔打印機

經常使用清潔卡能夠清潔并維護無法接觸到的重要打印機部件，這些部件包括打印頭、傳送滾輪和磁條編碼器臺選件。

在打印機 Properties（屬性）中的 Device Information（設備信息）選項卡下可以找到打印機的使用情況（已打印的卡片總數和已覆膜的卡片總數）（請參閱第 48 頁的“打印機菜單信息”）。

如需訂購清潔耗材，請?jiān)L問 www.zebra.com/zxp9-info.

何時清潔

每打印 5000 張卡片更換一次 X 清潔滾輪和 Y 清潔滾輪（請參閱第 62 頁的“更換清潔滾輪”）。

每打印 20000 張卡片清潔一次加熱滾輪。

滾輪

重要提示 ? 請勿重復使用清潔卡片。

開始清潔過程：

步驟1. 在操作員控制面板 (OCP) 中選擇 Menu（菜單）。

步驟2. 在 Main Menu（主菜單）中選擇 Advanced Settings（高級設置）。

步驟3. 在 Advanced Settings（高級設置）菜單中選擇 Clean Printer（清潔打印機）。

清潔 X 驅動滾輪：

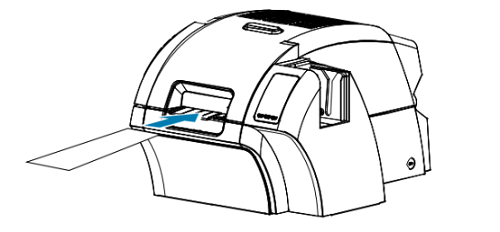

步驟1. 選擇 Clean Side Card Path（清潔側面卡片路徑），運行 X 滾輪清潔例程。

步驟2. 使用 X-滾輪清潔卡。

步驟3. 按照 OCP 說明執行。

步驟4. 完成后，OCP 將返回到 Clean Printer（清潔打印機）菜單。

清潔 Y 驅動滾輪：

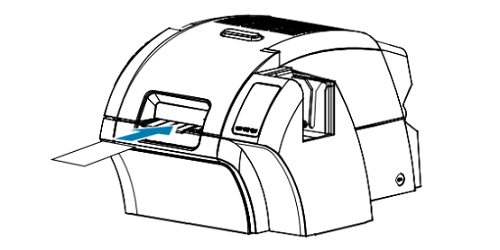

步驟1. 選擇 Clean Front Card Path（清潔前端卡片路徑），運行 Y 滾輪清潔例程。

步驟2. 使用 Y 滾輪清潔卡。

步驟3. 按照 OCP 說明執行。

步驟4. 完成后，OCP 將返回到 Clean Printer（清潔打印機）菜單。

清潔加熱滾輪：

注意 ? 為避免高溫滾輪冷卻到 70°C 之前的等待時間過長，應在滾輪升溫之前（如首次打開電源且滾輪溫度較低時）執行清潔操作。

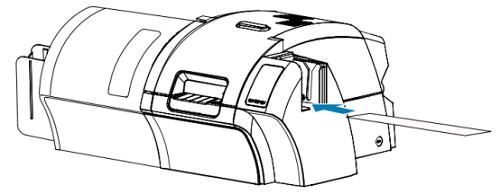

步驟1. 選擇 Clean Transfer Path（清潔轉印路徑），運行加熱滾輪清潔例程。

步驟2. 使用熱滾輪清潔卡。

步驟3. 按照 OCP 說明執行。

步驟4. 完成后，OCP 將返回到 Clean Printer（清潔打印機）菜單。

打印輥

打印輥清潔工作可手動完成，沒有相關的 OCP 清潔例程。

步驟1. 打開打印機門。

步驟2. 取下轉印膜。

步驟3. 在打印輥上手動運行熱滾輪清潔卡。

步驟4. 重新安裝轉印膜。

步驟5. 關閉打印機門。

更換清潔滾輪

X 清潔滾輪是清潔帶總成的一部分，只有滾輪可以替換。

替換 X 清潔滾輪：

步驟1. 打開打印機并從打印機中取出清潔帶。

步驟2. 抓住舊滾輪，將其從清潔帶中拉出。

步驟3. 將新的清潔滾輪插入清潔帶，并用力按壓直到其鎖定到位。

步驟4. 取下保護罩。

替換 Y 清潔滾輪：

步驟1. 打開打印機蓋。

步驟2. 抓住舊的清潔滾輪，直接拉出即可。

步驟3. 抓住新滾輪的邊緣，然后取下保護罩。

步驟4. 繼續抓住滾輪邊緣，然后將新的清潔滾輪壓入清潔帶，直到其固定到位。

二，清潔覆膜機

經常使用清潔卡片清潔并維護無法觸及的覆膜機重要部件。

在打印機 Properties（屬性）中的 Device Information（設備信息）選項卡下可以找到打印機的使用情況（已打印的卡片總數和已覆膜的卡片總數）（請參閱第 48 頁的“打印機菜單信息”）。

何時清潔

y 每打印 5000 張卡片清潔一次。

y 每打印 20000 張卡片清潔一次加熱滾輪。

覆膜機

注意 ? 為避免卡片傳送滾輪冷卻到 60°C 之前的等待時間過長，應在滾輪升溫之前（如首次打開電源且滾輪溫度較低時）執行清潔操作。

重要提示 ? 請勿重復使用清潔卡片。

開始清潔過程：

步驟1. 在操作員控制面板 (OCP) 中選擇 Menu（菜單）。

步驟2. 在 Main Menu（主菜單）中選擇 Advanced Settings（高級設置）。

步驟3. 在 Advanced Settings（高級設置）菜單中選擇 Clean Printer（清潔打印機）。

清潔卡片路徑：

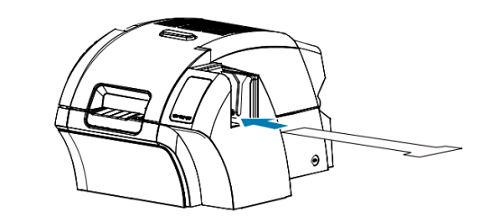

步驟1. 選擇 Clean Lam Card Path（清潔覆膜機卡片路徑），運行覆膜機清潔例程。

步驟2. 使用覆膜機清潔套件中的覆膜機清潔卡。

步驟3. 按照 OCP 說明執行。

步驟4. 完成后，OCP 將返回到 Clean Printer（清潔打印機）菜單。

清潔介質送入滾輪：

步驟1. 選擇 Clean Lam Med Rollers（清潔覆膜機介質送入滾輪），運行覆膜機介質送入滾輪清潔例程。

步驟2. 將覆膜機門向上抬起。

步驟3. 取出覆膜盒（參閱第 20 頁的“取出覆膜盒”）。

步驟4. 讓覆膜機門保持打開狀態。

步驟5. 使用覆膜機清潔套件中的清潔簽。彎曲清潔簽，讓清潔液流出。

步驟6. 就緒后按下 Next（下一步），然后按下 Top（頂部）。

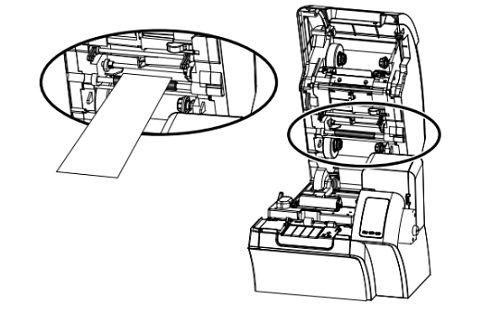

步驟7. 清潔頂部介質滾輪（以下畫圈位置），方法是：將滾輪旋轉完整的五圈，在此過程中來回移動清潔簽。用力不要過大。

步驟8. 僅用于雙面覆膜機：

a. 找到底部覆膜盒的滾輪（下圖圓圈所示）。

b. 使用覆膜機清潔套件中的另一根清潔簽。彎曲清潔簽，讓清潔液流出。

c. 按下 Bottom（底部）按鈕。

d. 在兩側移動清潔簽，將清潔簽旋轉完整的五圈，清潔底部介質滾輪。用力不要過大。

e. 清潔完成后，按 Exit（退出）。

步驟9. 重新安裝覆膜盒。

步驟10. 合上覆膜機門。

清潔加熱器總成滾輪：

步驟1. 選擇 Clean Lam Oven（清潔覆膜機加熱器），運行覆膜機加熱器清潔例程。

步驟2. 觀察 OCP，并等待覆膜機溫度降低到 60°C 以下。

注意 ? 為避免卡片傳送滾輪冷卻到 60°C 之前的等待時間過長，應在滾輪升溫之前（如首次打開電源且滾輪溫度較低時）執行清潔操作。

步驟3. 將覆膜機門向上抬起。

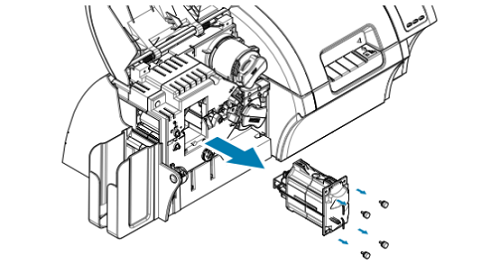

步驟4. 卸下四顆用于固定加熱器總成的指擰螺絲，然后將加熱器總成從覆膜機中滑出（如圖所示）。

步驟5. 使用覆膜機清潔套件中的覆膜機熱滾輪清潔卡（有粘性）。

步驟6. 準備使用卡片。

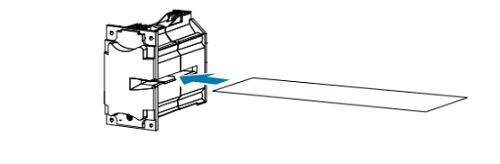

步驟7. 將卡片插入下圖箭頭所示的槽中，粘膠面向下。

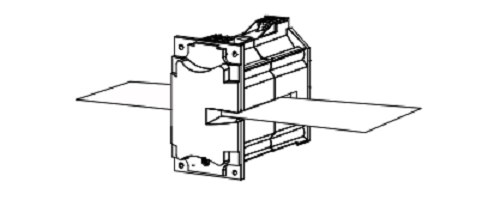

步驟8. 讓卡片完全通過加熱器總成，以清潔加熱器滾輪。

步驟9. 從加熱器總成中取出卡片。

步驟10. 翻轉卡片，粘膠面朝上，然后重復步驟 8、步驟 9 和步驟 10。

步驟11. 重新安裝加熱器總成。

步驟12. 合上覆膜機門。

步驟13. 操作完成后按下 OCP 上的 Exit（退出）按鈕。

三，清潔打印頭

如果打印異常依然存在，打印頭清潔過程可解決此問題。為避免沉積物，應只使用泡沫頭清潔簽或清潔筆。

小心 ? 不要使用銳器或任何研磨物從打印頭上刮掉沉積物。這會導致打印頭永久損壞。

高溫表面 ? 在接觸打印頭之前，應至少使其冷卻 10 分鐘。打印頭的溫度可能非常高，會造成燙傷。

步驟1. 將打印機的電源開關置于“關閉” ( )位置。

步驟2. 打開艙門，取下打印色帶。

步驟3. 彎曲清潔簽，讓清潔液滲出。

步驟4. 用清潔簽在打印頭元件上來回移動以清潔打印頭。用力不要過大。

步驟5. 重新安裝打印色帶，并關閉艙門。

步驟6. 將打印機電源開關置于“打開”( ) 位置。

四，清潔磁條編碼器

在打印機清潔過程中也應定時清潔磁條編碼器。如果編碼錯誤率升高，可能需要額外清潔磁頭。

只能使用泡沫頭清潔簽進行清潔。如需訂購清潔簽，請轉至 ZXP Series 9 卡片打印機支持頁面：www.zebra.com/zxp9-info。

小心 ? 不要使用銳器或任何研磨物從磁條編碼器上刮擦污垢。這會導致磁頭永久損壞。

步驟1. 打開打印機蓋。

步驟2. 打開惰輪總成門。

步驟3. 彎曲清潔簽，讓清潔液滲出。

步驟4. 沿整個磁頭元件來回移動清潔簽，以清潔磁條編碼器。

步驟5. 關閉惰輪總成門。

步驟6. 關閉打印機蓋。
